En resumen:
- El drenaje francés es la solución más eficaz para reducir la presión del agua en cimientos y muros de edificios. Su correcta instalación y mantenimiento periódico previenen filtraciones, humedad y deterioro estructural. Además, debe complementarse con impermeabilización para garantizar una protección duradera.
El drenaje francés, conocido en la industria de la construcción como sistema de drenaje perimetral o subterráneo, es la solución más eficaz para controlar la presión del agua subterránea en cimientos y muros de edificios. El rol del dreno francés en edificios va mucho más allá de un simple tubo enterrado: actúa como la primera línea de defensa contra filtraciones, eflorescencia y deterioro estructural. Su uso está respaldado por normativas técnicas de construcción y por décadas de práctica en edificación residencial y comercial. Propietarios, administradores y constructores que comprenden su función toman decisiones más acertadas sobre mantenimiento y protección de sus inmuebles.
¿Cómo funciona el drenaje francés para proteger muros y cimientos?
El drenaje francés capta el agua saturada en el suelo y reduce la presión hidrostática que se acumula contra muros y cimientos. Sin este alivio de presión, el agua busca el camino de menor resistencia y penetra por grietas, juntas o poros del hormigón. El resultado es humedad interior, eflorescencia y, con el tiempo, fisuración estructural.

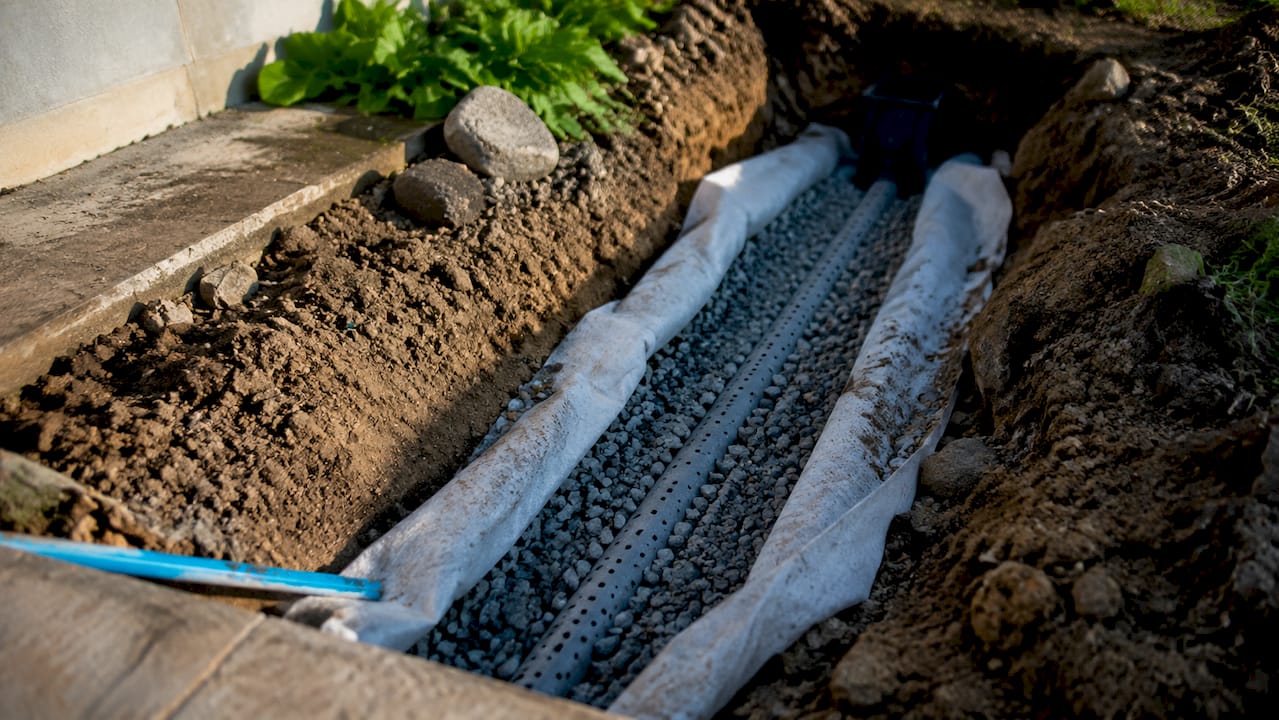

El sistema se compone de tres elementos principales:
- Tubería perforada: recoge el agua que se filtra desde el suelo circundante y la canaliza hacia un punto de descarga seguro.
- Áridos o grava: rodean la tubería y actúan como filtro físico, facilitando el paso del agua hacia la tubería sin arrastrar partículas finas del suelo.
- Geotextil: envuelve el conjunto de grava y tubería para evitar que los finos del suelo colmaten el sistema. El geotextil debe envolver completamente el material filtrante sin roturas, porque cualquier fallo en esta envoltura provoca la obstrucción prematura del drenaje.
El principio de funcionamiento es la gravedad. El agua fluye por la tubería perforada hacia un punto más bajo, ya sea un pozo seco, una red de saneamiento pluvial o una zona de descarga alejada del edificio. No hay bombas ni mecanismos activos en la versión básica del sistema, lo que lo hace fiable y de bajo mantenimiento cuando está bien instalado.
Las consecuencias de prescindir de un sistema eficiente son graves. La humedad en sótanos genera moho, deteriora materiales de construcción y puede comprometer la habitabilidad del inmueble. Un edificio sin drenaje perimetral adecuado acumula presión hidrostática que ninguna pintura impermeabilizante puede resistir indefinidamente.

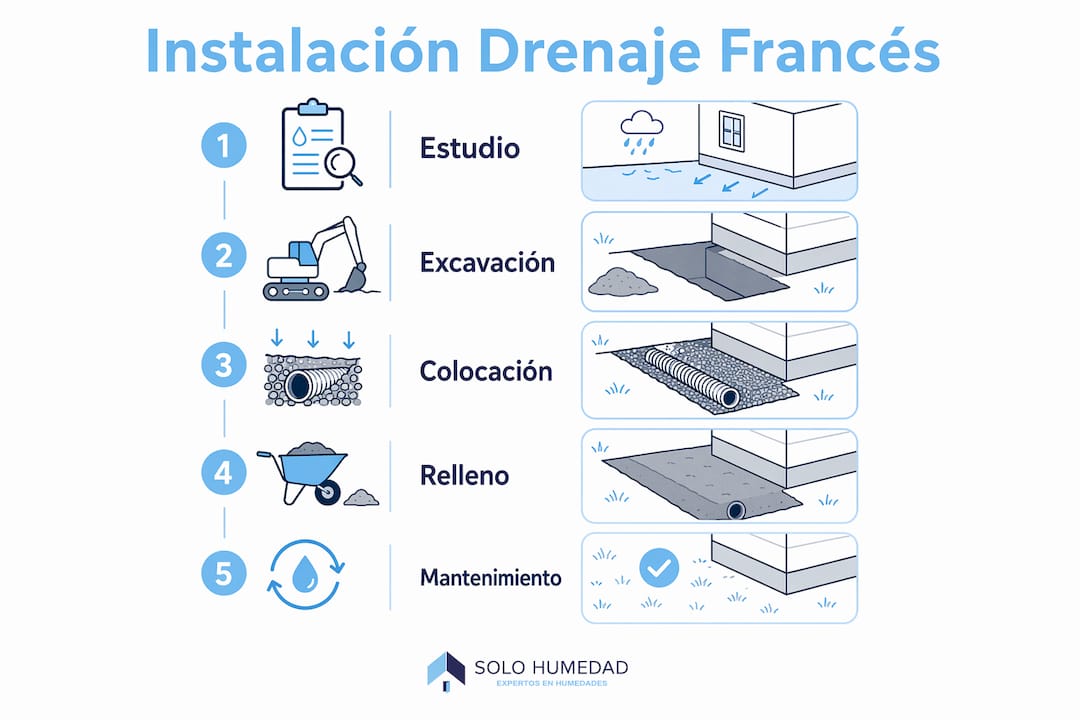

¿Cuáles son las consideraciones técnicas clave para la instalación del drenaje francés?
La instalación correcta del drenaje francés determina si el sistema funciona durante décadas o falla en pocos años. Estos son los aspectos técnicos que no admiten improvisación:
Pendiente mínima del 1 %, recomendada del 2 %. Una pendiente mínima del 1 % garantiza que el agua fluya por gravedad sin estancarse. La pendiente recomendada del 2 % (equivalente a 1 pulgada por cada 8 pies) proporciona un margen de seguridad ante posibles asentamientos del terreno que reduzcan la inclinación real con el tiempo.
Distancia mínima de 90 cm respecto al cimiento. La distancia mínima al muro del cimiento debe ser 90 cm. Instalar el drenaje demasiado cerca socava la base estructural durante la excavación y puede debilitar el apoyo del edificio.
Trazado recto y sin curvas pronunciadas. Un trazado recto mejora el flujo y reduce los puntos donde se acumula sedimento. Cada curva cerrada es un punto potencial de obstrucción.
Localización de servicios enterrados antes de excavar. Localizar servicios enterrados es obligatorio antes de cualquier excavación. Dañar una conducción de gas, agua o electricidad durante la instalación genera responsabilidad legal y riesgos graves.
Dimensionado adecuado del sistema de evacuación. El punto de descarga debe tener capacidad para episodios de lluvia intensa. El sistema de evacuación debe incluir válvulas antirretorno y mecanismos de respaldo para evitar que el agua regrese al sistema en caso de saturación de la red.
Accesos para mantenimiento. El diseño debe prever arquetas de registro en los cambios de dirección y en los extremos del trazado. Sin accesos, la limpieza posterior resulta imposible o extremadamente costosa.
Consejo profesional: Antes de instalar el drenaje francés, realice un estudio del nivel freático en la parcela. En terrenos con nivel freático alto, el sistema de evacuación necesita mayor capacidad y, en ocasiones, una bomba de achique como respaldo.
¿Por qué el drenaje francés debe complementarse con impermeabilización y mantenimiento?
El drenaje francés controla el agua, pero no la bloquea. Esta distinción es fundamental para entender sus limitaciones. El drenaje y la impermeabilización son dos soluciones complementarias pero distintas: el drenaje reduce la presión hidrostática, mientras que la barrera impermeable impide el paso directo del agua a través del hormigón.
Un drenaje francés sin impermeabilización exterior adecuada deja el muro expuesto a la humedad por capilaridad y a filtraciones directas. Del mismo modo, una membrana impermeabilizante sin drenaje acaba cediendo ante la presión acumulada del agua. Los errores más comunes en edificios con problemas de humedad incluyen:
- Instalar solo uno de los dos sistemas y esperar que resuelva el problema por completo.
- Usar el drenaje francés para reparar grietas o fallos de impermeabilización interna. El drenaje francés no repara grietas; controla el agua exterior, pero no sella fisuras existentes en el hormigón.
- Omitir el mantenimiento periódico. La limpieza periódica del drenaje con aire a presión o agua evita obstrucciones que inutilizan el sistema sin que el propietario lo advierta hasta que aparecen los daños.
- Subestimar la importancia de los accesos de registro. Un sistema sin arquetas de limpieza se convierte en un elemento inservible en cuanto acumula sedimento.
Consejo profesional: Programe una inspección del drenaje francés cada 3–5 años, especialmente en zonas con suelos arcillosos. La arcilla migra con facilidad hacia el sistema y lo obstruye más rápido que otros tipos de suelo.
La reparación de filtraciones laterales en muros enterrados es una de las intervenciones más frecuentes en edificios donde el drenaje no se complementó con impermeabilización desde el origen. Corregir este error a posteriori es siempre más caro que haberlo previsto en la fase de proyecto.
¿Cómo se aplica el drenaje francés en distintas situaciones constructivas?
El drenaje francés tiene aplicaciones concretas en múltiples escenarios dentro de un edificio. Su versatilidad lo convierte en un elemento presente tanto en obra nueva como en rehabilitación:
- Sótanos y garajes subterráneos: el drenaje perimetral exterior reduce la presión del agua sobre los muros de contención y previene las filtraciones que generan moho y deterioro de acabados. La humedad en sótanos tiene solución definitiva cuando se combina drenaje e impermeabilización desde el inicio.
- Cimentaciones perimetrales: en edificios con cimentación corrida o losa, el drenaje perimetral protege la base estructural de la saturación del terreno, especialmente en zonas con lluvias intensas o nivel freático elevado.
- Protección contra eflorescencia: la eflorescencia, esas manchas blancas que aparecen en muros de hormigón o ladrillo, es consecuencia directa del agua que arrastra sales minerales a través del muro. Un drenaje eficaz reduce drásticamente este fenómeno al eliminar la fuente de presión.
- Integración con sistemas pluviales: el drenaje francés puede conectarse a la red de saneamiento pluvial del edificio o a pozos secos diseñados para absorber el agua recogida. Esta integración requiere un cálculo hidráulico previo para evitar sobrecargar la red en episodios de lluvia intensa.
- Terrenos en pendiente: en parcelas inclinadas, el drenaje francés intercepta el agua que fluye ladera abajo antes de que llegue al edificio, actuando como barrera activa frente a la escorrentía subterránea.
Los beneficios para propietarios y administradores son directos: menor coste de mantenimiento a largo plazo, ausencia de humedades en espacios habitables y preservación del valor del inmueble. Un edificio con sistema de drenaje arquitectónico bien diseñado tiene una vida útil estructural significativamente mayor que uno sin protección hídrica.
Puntos clave
El drenaje francés protege los cimientos y muros de un edificio al reducir la presión hidrostática del agua subterránea, pero solo es eficaz cuando se combina con impermeabilización y mantenimiento periódico.
| Punto | Detalles |
|---|---|
| Función principal | Reduce la presión hidrostática en cimientos y muros redirigiendo el agua subterránea. |
| Pendiente mínima | La instalación requiere al menos 1 % de pendiente, con 2 % como valor recomendado. |
| Complemento necesario | El drenaje francés debe combinarse con impermeabilización exterior para ser eficaz. |
| Mantenimiento periódico | La limpieza cada 3–5 años evita obstrucciones que inutilizan el sistema sin aviso. |
| Geotextil sin roturas | La envoltura geotextil debe ser completa para impedir que los finos del suelo colapsen el drenaje. |
Lo que he aprendido después de años viendo fallar sistemas de drenaje
He visto edificios con drenajes franceses instalados correctamente sobre el papel que fallaron en menos de diez años. El motivo casi siempre es el mismo: nadie planificó el mantenimiento. El sistema se instaló, se tapó con tierra y se olvidó. Cuando aparecieron las manchas de humedad en el sótano, el drenaje llevaba años obstruido.
La lección más valiosa que he extraído es que el drenaje francés no es una solución de instalar y olvidar. Es un sistema vivo que necesita atención. Los propietarios que entienden esto protegen su inversión. Los que no lo entienden acaban pagando rehabilitaciones costosas que podrían haberse evitado con una limpieza periódica.
Otro error que veo con frecuencia es confiar en el drenaje francés como única solución ante problemas de humedad ya existentes. Si el muro ya tiene grietas o la impermeabilización original falló, el drenaje reduce la presión pero no sella el problema. En esos casos, la intervención debe ser doble: reparar la barrera impermeable y asegurar el drenaje perimetral.
Por último, me preocupa la tendencia a instalar drenajes sin un estudio previo del terreno. En suelos arcillosos o con nivel freático variable, un drenaje subdimensionado es casi tan inútil como no tener ninguno. La inversión en un estudio geotécnico básico antes de la instalación se amortiza con creces en durabilidad y eficacia del sistema.
— Raul
Solohumedad: diagnóstico profesional de humedad en tu edificio
La humedad en cimientos, muros y sótanos no siempre tiene una causa evidente. A veces el drenaje francés está presente pero deteriorado; otras veces nunca se instaló. Solohumedad realiza diagnósticos precisos con instrumentos tecnológicos avanzados para identificar el origen exacto del problema antes de proponer cualquier solución.
Si observas manchas, eflorescencia o humedad en zonas bajas del edificio, el primer paso es un diagnóstico profesional de humedad que determine si el sistema de drenaje existente funciona correctamente o si la causa es otra. Solohumedad trabaja en Madrid y la Comunidad de Madrid con disponibilidad 24/7 y presupuesto con garantía escrita. Consulta también los tratamientos de humedades estructurales disponibles para cada tipo de problema.
Preguntas frecuentes
¿Qué es exactamente el drenaje francés en un edificio?
El drenaje francés es un sistema de tubería perforada rodeada de grava y geotextil que recoge el agua subterránea y la redirige lejos de los cimientos. Su función es reducir la presión hidrostática que provoca filtraciones y daños estructurales.
¿Cuánta pendiente necesita un drenaje francés para funcionar bien?
La pendiente mínima es del 1 %, aunque se recomienda el 2 % para garantizar el flujo por gravedad sin estancamientos. Una pendiente insuficiente provoca acumulación de agua y sedimento en la tubería.
¿El drenaje francés elimina la necesidad de impermeabilizar?
No. El drenaje francés y la impermeabilización son sistemas complementarios. El drenaje reduce la presión del agua exterior, pero sin una barrera impermeable el muro sigue siendo vulnerable a filtraciones directas y humedad por capilaridad.
¿Con qué frecuencia hay que limpiar un drenaje francés?
La limpieza periódica con aire a presión o agua se recomienda cada 3–5 años, con mayor frecuencia en suelos arcillosos. Sin mantenimiento, el sistema se obstruye progresivamente hasta perder toda su eficacia.
¿Puede el drenaje francés resolver la humedad en un sótano ya afectado?
El drenaje francés reduce la presión del agua exterior, pero no repara grietas ni fallos de impermeabilización existentes. En sótanos con humedad activa, la solución requiere combinar el drenaje con la reparación de la barrera impermeable y, si procede, el tratamiento de las filtraciones ya presentes.
