En resumen:
- El análisis termográfico es una técnica no invasiva que detecta humedades, pérdidas energéticas y fallos eléctricos en edificios mediante imágenes de radiación infrarroja. Para obtener resultados precisos, requiere condiciones ambientales estables, carga operativa adecuada y ajuste correcto de emisividad; la interpretación experta es fundamental. Su uso en mantenimiento preventivo permite identificar problemas ocultos y planificar reparaciones eficientes y oportunas.
El análisis termográfico es una técnica no invasiva que mide la temperatura superficial de materiales y estructuras mediante la captación de radiación infrarroja. En términos técnicos, el nombre reconocido en la industria es termografía infrarroja, y su aplicación en edificaciones permite detectar humedades ocultas, pérdidas energéticas y fallos eléctricos antes de que se conviertan en problemas graves. Entender qué implica el análisis termográfico es el primer paso para tomar decisiones de mantenimiento y rehabilitación con criterio técnico real.

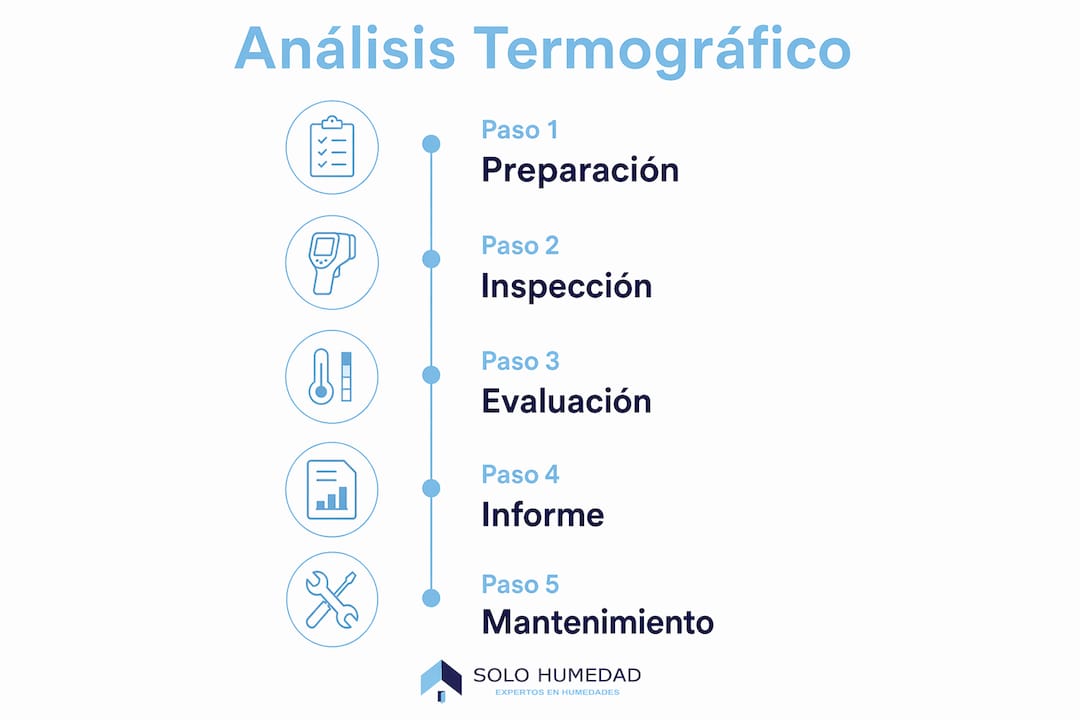

¿Cómo funciona el análisis termográfico?
Todo objeto emite radiación infrarroja en función de su temperatura. Una cámara termográfica capta esa radiación y la convierte en una imagen visual llamada termograma, donde cada color representa un rango de temperatura. El resultado es un mapa térmico que revela variaciones que el ojo humano no puede ver.
Los componentes técnicos que determinan la calidad del diagnóstico son:
- Cámara termográfica: el sensor principal, con resolución y sensibilidad térmica variables según el modelo profesional utilizado.
- Lentes de germanio: el germanio es el material estándar para las lentes porque, a diferencia del vidrio convencional, no bloquea la radiación infrarroja. Manipular estas lentes sin protección puede dañarlas de forma irreversible.
- Emisividad: valor entre 0 y 1 que describe la capacidad de un material para emitir radiación. Ajustar correctamente la emisividad en la cámara es obligatorio para obtener lecturas fiables.
- Resolución y sensibilidad: determinan cuántos detalles captura el termograma y qué diferencias mínimas de temperatura detecta el equipo.
- Enfoque manual: las cámaras profesionales permiten enfocar con precisión para evitar mediciones erróneas por imagen borrosa.
La calibración del equipo y las condiciones ambientales del momento de la inspección afectan directamente la validez del diagnóstico. Una temperatura exterior estable, ausencia de luz solar directa sobre las superficies y condiciones de carga adecuadas son requisitos previos, no opcionales.
Consejo profesional: Realiza las inspecciones termográficas en edificios durante las primeras horas de la mañana o al anochecer, cuando el gradiente térmico entre el interior y el exterior es más pronunciado y los resultados son más claros.
¿Qué condiciones hacen válido un análisis termográfico?
Un termograma sin las condiciones técnicas correctas produce resultados inútiles o, peor, engañosos. Estos son los criterios que determinan si una inspección es válida:
Carga operativa suficiente. Las instalaciones eléctricas deben inspeccionarse con equipos en funcionamiento. Se recomienda un mínimo del 40 % de carga nominal, siendo preferible superar el 70 % en picos de demanda. Con baja carga, los puntos calientes quedan ocultos y el diagnóstico falla.
Ajuste de emisividad por material. Cada material tiene una emisividad distinta. El hormigón, la madera y el ladrillo tienen valores altos y son fáciles de medir. Los metales pulidos tienen emisividad baja y reflejan calor de fuentes externas, lo que genera falsos positivos si no se ajusta la configuración de la cámara.
Control del gradiente térmico (Delta T). La diferencia de temperatura entre el componente sospechoso y uno similar bajo las mismas condiciones indica la severidad de la anomalía. Este criterio, basado en normas NETA para diagnóstico eléctrico, clasifica el riesgo en niveles que orientan la urgencia de la intervención.
Estabilidad ambiental. Viento fuerte, lluvia reciente o luz solar directa alteran las lecturas. El técnico debe registrar las condiciones ambientales en el informe para que el diagnóstico sea reproducible y comparable en futuras inspecciones.
Preparación técnica del estudio. Antes de la inspección, el técnico debe conocer los materiales de la envolvente, el tipo de instalación y el historial de incidencias. Sin ese contexto, la interpretación del termograma pierde precisión.
Consejo profesional: Documenta siempre la temperatura ambiente, la humedad relativa y la hora exacta de cada captura. Esos datos son imprescindibles para comparar termogramas en inspecciones de seguimiento.
Limitaciones y precauciones del análisis termográfico
La termografía infrarroja no detecta todo. Conocer sus límites evita diagnósticos incorrectos y decisiones mal fundamentadas.
Profundidad de penetración limitada. La cámara mide temperatura superficial. Un fallo profundo dentro de un muro grueso puede no generar suficiente variación térmica en la superficie para ser visible. En esos casos, la termografía debe complementarse con otras técnicas como la medición higrométrica o el ensayo de ultrasonidos.
Falsos positivos por reflexión. Los metales pulidos reflejan la radiación infrarroja de fuentes cercanas. La emisividad de estos materiales varía entre 0 y 1 y puede inducir lecturas erróneas si el técnico no identifica la fuente del reflejo.
Dependencia de la experiencia del técnico. La firma térmica de una humedad por condensación es distinta a la de una filtración o una pérdida de aislamiento. Solo un técnico con formación específica distingue correctamente esas diferencias. Un termograma mal interpretado puede llevar a reparaciones innecesarias o, más grave, a ignorar un problema real.
Precauciones con los equipos. Las lentes de germanio son frágiles y costosas. El contacto con grasa, polvo o productos de limpieza inadecuados las daña de forma permanente.
«La termografía tiene limitaciones técnicas y debe aplicarse con experiencia para evitar errores como falsos positivos provocados por reflejos o condiciones ambientales desfavorables. La técnica es tan fiable como el criterio del profesional que interpreta los datos.»
¿Para qué se utiliza el análisis termográfico?
Las aplicaciones del análisis térmico en edificaciones y sistemas son amplias. La termografía no es solo una herramienta de diagnóstico puntual: es la base de una estrategia de mantenimiento predictivo que transforma el mantenimiento reactivo en preventivo, inspeccionando equipos en pleno funcionamiento sin interrupciones.
| Ámbito de aplicación | Qué detecta | Beneficio principal |
|---|---|---|
| Envolvente de edificios | Pérdidas de calor, puentes térmicos, falta de aislamiento | Reducción del consumo energético |
| Detección de humedades | Capilaridad, condensación, filtraciones en muros y cubiertas | Diagnóstico sin obra ni perforaciones |
| Instalaciones eléctricas | Puntos calientes, conexiones deficientes, sobrecargas | Prevención de incendios y averías |
| Auditorías energéticas | Rendimiento global de la envolvente térmica | Planificación de rehabilitación |
| Sistemas de climatización | Fugas en conductos, pérdidas en tuberías | Ahorro en consumo y mantenimiento |
En el ámbito de la humedad, la termografía identifica humedades por capilaridad, condensación o filtración con una precisión que los métodos visuales no alcanzan. Una mancha visible en la pared es el síntoma final de un proceso que la termografía detecta semanas antes. Esa anticipación es la diferencia entre una reparación menor y una intervención estructural costosa.
Los beneficios del análisis térmico en instalaciones eléctricas son igualmente concretos. Un punto caliente en un cuadro eléctrico indica una conexión mal apretada, un desequilibrio de fases o una sobrecarga. Identificar la causa exacta determina si la solución es apretar un terminal o sustituir un componente completo. Sin ese dato, cualquier intervención es una suposición.
¿Cómo interpretar un informe termográfico?
Un informe termográfico válido contiene termogramas con escala de colores, temperatura máxima y mínima de cada zona, Delta T respecto a un punto de referencia y la clasificación del riesgo detectado. Leer ese informe correctamente orienta las decisiones de mantenimiento.
Los colores en un termograma siguen una escala estándar: los tonos cálidos (rojo, naranja, amarillo) indican zonas más calientes; los fríos (azul, morado) señalan zonas más frías. Una zona azul en una pared interior durante el invierno puede indicar falta de aislamiento o presencia de humedad. Una zona roja en un cuadro eléctrico señala un punto caliente que requiere atención inmediata.
La clasificación del riesgo según el Delta T orienta la urgencia:
- Delta T bajo (diferencia pequeña): anomalía leve, seguimiento periódico recomendado.
- Delta T moderado: intervención planificada en el corto plazo.
- Delta T alto: acción correctiva inmediata para evitar fallo o daño estructural.
Consejo profesional: Guarda todos los informes termográficos con fecha y condiciones ambientales registradas. Comparar termogramas de la misma zona en distintos momentos revela tendencias que una inspección aislada no puede mostrar.
La integración del análisis termográfico en un programa de diagnóstico de humedades estructurado permite planificar intervenciones con datos objetivos. El seguimiento periódico convierte la termografía en una herramienta de gestión, no solo de diagnóstico puntual.
Puntos clave
El análisis termográfico es la técnica más eficaz para detectar humedades, pérdidas energéticas y fallos eléctricos sin obra ni perforaciones, siempre que se aplique con condiciones técnicas correctas y un técnico cualificado.
| Punto | Detalles |
|---|---|
| Técnica no invasiva | La termografía detecta problemas ocultos sin necesidad de perforaciones ni obras previas. |
| Condiciones de carga | Las inspecciones eléctricas requieren un mínimo del 40 % de carga para resultados válidos. |
| Emisividad y materiales | Ajustar la emisividad según el material inspeccionado es obligatorio para evitar falsos diagnósticos. |
| Interpretación experta | La firma térmica de cada anomalía requiere un técnico formado para distinguir causas y urgencias. |
| Mantenimiento predictivo | Integrar la termografía en revisiones periódicas convierte el mantenimiento reactivo en preventivo. |
Lo que la termografía revela que ninguna inspección visual puede ver
Llevo años observando cómo propietarios de viviendas y gestores de comunidades toman decisiones de mantenimiento basadas en lo que ven a simple vista. El problema es que los problemas más costosos no se ven. Se esconden detrás de un revestimiento, dentro de un muro o en el interior de un cuadro eléctrico.
La termografía infrarroja cambia esa dinámica de forma radical. No porque sea una tecnología nueva, sino porque obliga a trabajar con datos objetivos en lugar de suposiciones. Cuando un termograma muestra una zona fría en la base de una pared, no hay debate: hay humedad o hay pérdida de aislamiento. El siguiente paso es determinar cuál de las dos, y eso requiere experiencia técnica real.
El error más frecuente que veo es tratar la termografía como una solución autónoma. No lo es. Un termograma sin interpretación experta es solo una imagen de colores. La inspección termográfica profesional aporta valor cuando el técnico conoce los materiales, las condiciones ambientales y el historial del edificio. Sin ese contexto, el riesgo de un falso positivo o un falso negativo es real.
Mi recomendación práctica: exige siempre un informe con Delta T documentado, condiciones ambientales registradas y clasificación de riesgo por zona. Ese documento es la base para cualquier decisión de rehabilitación o mantenimiento con criterio técnico.
— Raul
Solohumedad aplica termografía profesional en diagnósticos de humedad
Solohumedad realiza diagnósticos termográficos en viviendas, locales comerciales y comunidades de vecinos en Madrid y la Comunidad de Madrid. El equipo técnico utiliza cámaras termográficas calibradas para identificar el origen exacto de humedades por condensación, capilaridad o filtración, sin necesidad de obra previa.
Cada diagnóstico incluye un informe con termogramas, gradientes térmicos documentados y clasificación del riesgo por zona. El resultado es un plan de actuación concreto, con presupuesto y garantía escrita. Si tienes manchas en paredes, suelos húmedos o sospechas de pérdidas energéticas en tu edificio, puedes solicitar un diagnóstico profesional y recibir una evaluación técnica sin compromiso. Solohumedad está disponible para consultas en toda la Comunidad de Madrid.
Preguntas frecuentes
¿Qué detecta exactamente el análisis termográfico?
El análisis termográfico detecta variaciones de temperatura superficial que indican humedades, pérdidas de aislamiento, puentes térmicos y puntos calientes en instalaciones eléctricas, todo ello sin perforaciones ni obra.
¿Es necesario apagar los equipos para hacer una inspección termográfica?
No. La termografía eléctrica requiere que los equipos estén en funcionamiento con al menos un 40 % de carga nominal. Inspeccionar con equipos apagados o con baja carga produce resultados inválidos y puede ocultar fallos graves.
¿Puede la termografía detectar humedad detrás de una pared?
La termografía detecta la variación térmica que genera la humedad en la superficie del muro. Si la humedad es muy profunda o el muro es muy grueso, puede no generar suficiente diferencia térmica superficial y requerir técnicas complementarias como la medición higrométrica.
¿Qué diferencia hay entre un termograma y un informe termográfico?
Un termograma es la imagen térmica capturada por la cámara. Un informe termográfico incluye el termograma, la escala de temperaturas, el Delta T, las condiciones ambientales del momento y la clasificación del riesgo, lo que convierte la imagen en un diagnóstico accionable.
¿Con qué frecuencia conviene realizar un análisis termográfico en un edificio?
Para mantenimiento preventivo, una inspección anual es suficiente en edificios residenciales. En instalaciones eléctricas industriales o edificios con historial de humedades, la frecuencia recomendada es semestral para detectar tendencias antes de que deriven en fallos.
